一、连接域名及端口

　　●　服务器域名：61.160.110.130

　　●　服务器端口号：7001

二、使用须知

　　注意，此Modbus协议实为Modbus RTU协议，本质是在TCP协议的基础上传输Modbus RTU通讯指令。普遍用法是使Modbus RTU串口设备连接无线DTU设备和平台实现通讯，当然也不排除别的方式，只要连接方式（TCP）和协议格式（Modbus RTU）符合要求皆可使用该协议连接平台。

三、Modbus RTU协议功能码说明

Modbus网络是一个工业通信系统，可应用于各种数据采集和过程监控。平台集成了其中六种最常用的功能码：

功能码	名称	作用
0x01	读取线圈状态（读）	取得一组逻辑线圈的当前状态（ON/OFF)
0x02	读取输入状态（只读）	取得一组开关输入的当前状态（ON/OFF)
0x03	读取保持寄存器（读）	在一个或多个保持寄存器中取得当前的二进制值
0x04	读取输入寄存器（只读）	在一个或多个输入寄存器中取得当前的二进制值
0x05	强置单线圈（写）	强置一个逻辑线圈的通断状态
0x06	预置单寄存器（写）	把具体二进值装入一个保持寄存器

四、Modbus RTU使用说明

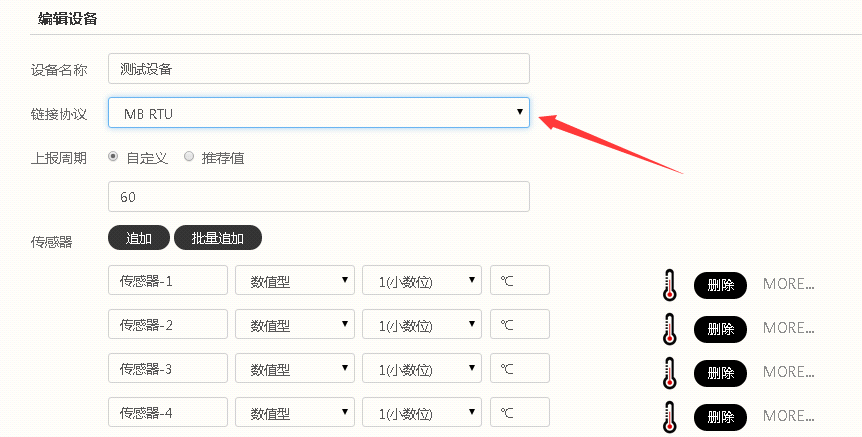

　　1.　创建设备：

　　“链接协议”设置成“MB RTU”，“链接协议”即平台发送下行数据协议。平台可以通过设备选中的链接协议发送下行数据至设备。（你选择哪个协议，点击按钮就会使用相应的协议下发指令，此选项对其他功能没有任何影响）

　　2.　设置连接

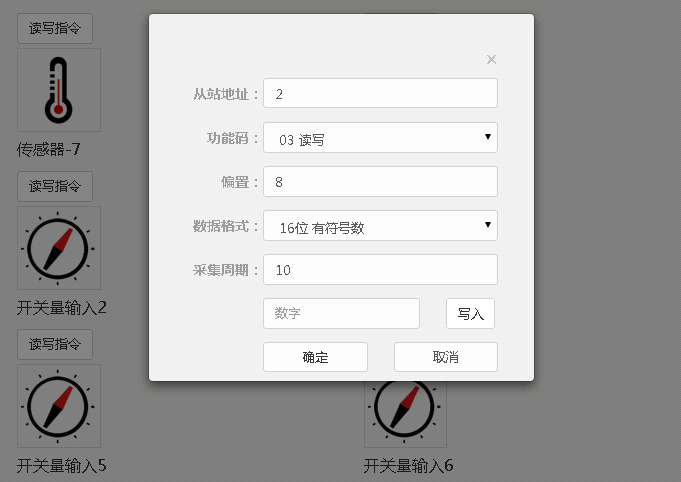

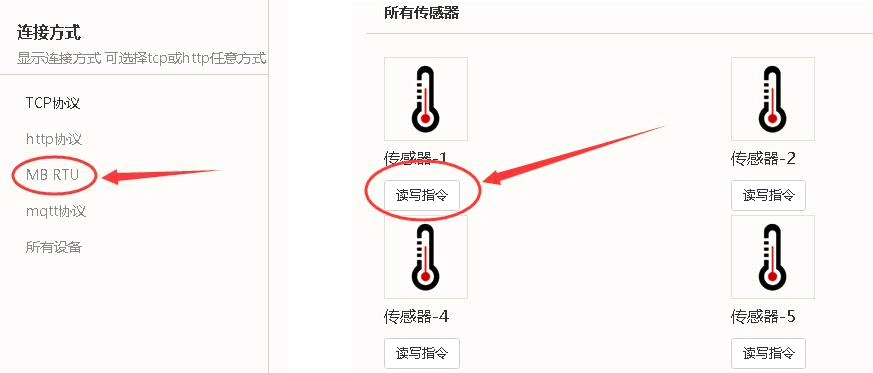

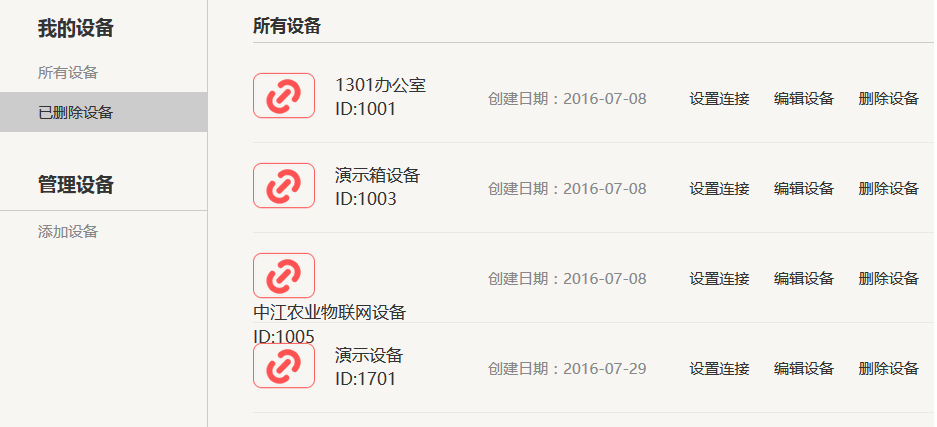

　　点击“设备”——“设置连接”——“MB RTU”——“读写指令”

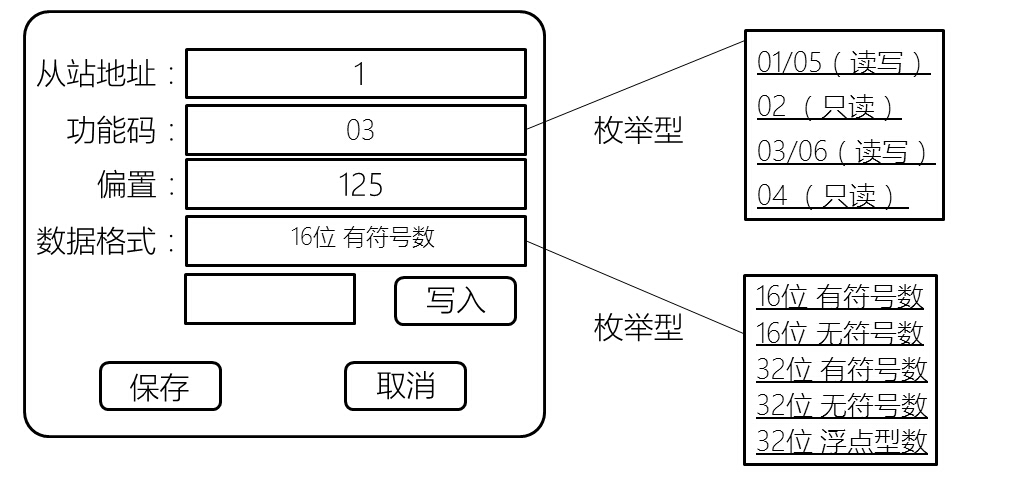

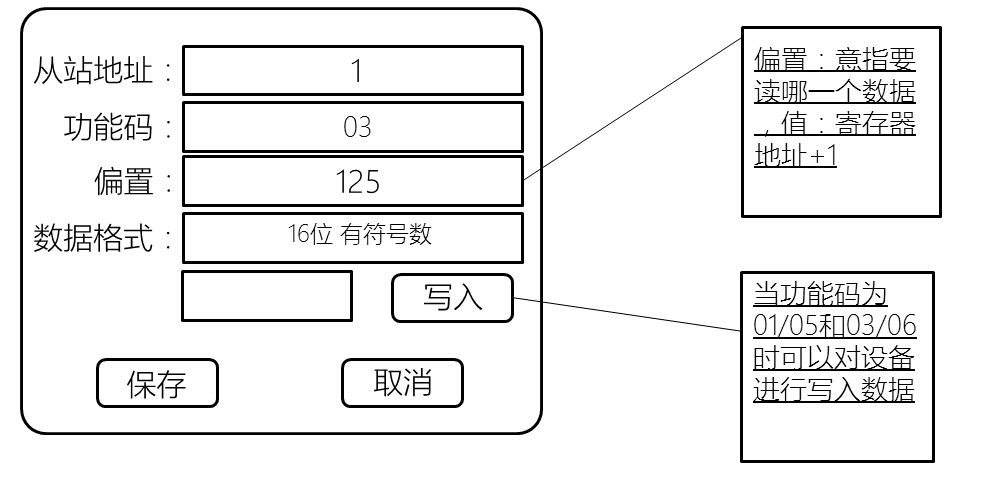

读写指令设置项为Modbus RTU协议定义的几个参数，如下：

五、Modbus RTU读写指令设置（举例）

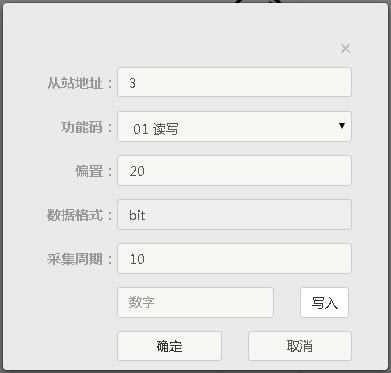

　　1、读可读写数字量寄存器（线圈状态）：

　　读指令：[设备地址] [命令号01] [起始寄存器地址高8位] [低8位] [读取的寄存器数高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]
例：[03][01][00][13][00][01][CRC低][CRC高]

2、写数字量（线圈状态）：

　　写指令：[设备地址] [命令号05] [需下置的寄存器地址高8位] [低8位] [下置的数据(0x00或0xFF)] [0x00] [CRC校验的低8位] [CRC校验的高8位]
例：[03][05][00][AC][FF][00][CRC低][CRC高]

注：“01读写”功能码包含的写功能码就是“05”。写指令可以通过开关按钮触发下发，也可以直接在设置框输入0或1，再点击“写入”按钮下发。

3、读一个或多个寄存器（保持寄存器）：

　　读指令：[设备地址] [命令号03] [起始寄存器地址高8位] [低8位] [读取的寄存器数高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]
例：[11][03][00][6B][00][01][CRC低][CRC高]

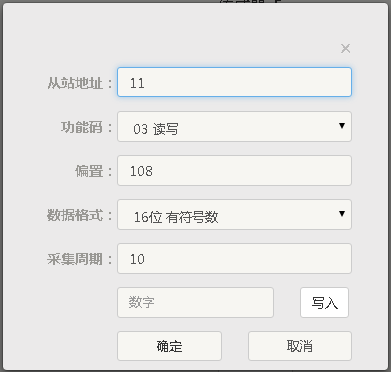

注：如果需要读连续的“32位”数据（整形或浮点型），则偏置需要间隔一个数设置，如：108、110、112、、、、

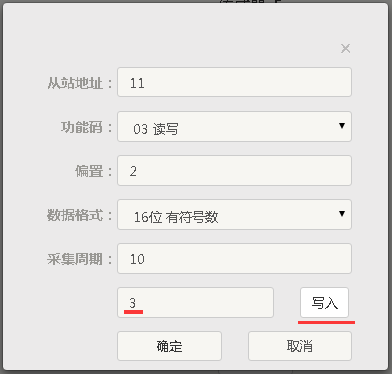

4、写单个寄存器（保持寄存器）：

　　写指令：[设备地址] [命令号06] [需下置的寄存器地址高8位] [低8位] [下置的数据高8位] [低8位] [CRC校验的低8位] [CRC校验的高8位]
例：[11][06][00][01][00][03][CRC低][CRC高]

注：“03读写”功能码包含的写功能码就是“06”。写指令只有在“数字”输入框输入数据，然后再点击“写入”按钮才会下发。
